在超高清視頻傳輸、4K/8K高端電視、HDMI 2.1接口設備等領域，27MHz/54MHz是芯片廠商廣泛采用的通用基準頻率。SCTF星通時頻27MHz/54MHz SPXO低抖動晶振，憑借100fs超低抖動表現、寬溫域工作能力及高可靠設計，成為各類超高清視頻設備的理想時鐘源。
一、HDMI 2.1時代，時鐘抖動成為畫質"隱形殺手"
4K/8K超高清入戶與高帶寬視頻傳輸成為產業升級核心，但HDMI 2.1高達48Gbps的帶寬對時鐘抖動極為敏感，普通晶振的相位噪聲易致眼圖閉合、誤碼率升高，引發花屏、閃屏及畫面噪點，因此對于高端OLED電視、專業監視器及視頻采集設備，低抖動SPXO已成為保障畫質不可或缺的基石元器件。
二、低抖動SPXO如何解決視頻傳輸痛點
在視頻信號鏈路中，27MHz、54MHz等頻點是HDMI接口的常見基準頻率。這類頻率點對時鐘源的RMS抖動要求極為嚴苛——典型值需控制在100fs量級（12kHz至20MHz積分范圍內），才能保證高速信號長距離傳輸?shù)耐暾浴?
針對高端影音設備對畫質的極致要求，SCTF星通時頻推出低抖動SPXO產品矩陣，其核心優勢體現在三個層面：
RMS抖動典型值僅100fs（12kHz至20MHz），從源頭抑制相位噪聲，為視頻處理芯片提供純凈時鐘源
頻率范圍覆蓋1~54MHz，27MHz、54MHz等頻點完美匹配HDMI接口基準時鐘需求
-40℃~+85℃寬溫范圍保持頻率穩定，保障戶外拍攝或高溫機房環境下的設備穩定運行
三、選型推薦：4K/8K影音設備SPXO選型指南
| 應用接口/場景 | 推薦頻率 | 推薦系列 | 封裝規格 | 核心指標 |
|---|---|---|---|---|
| HDMI 2.1 / DP 2.0 高端電視、專業監視器 | 27MHz / 54MHz | 2CN / 3CN | SMD2520 / SMD3225 | RMS抖動≤100fs |

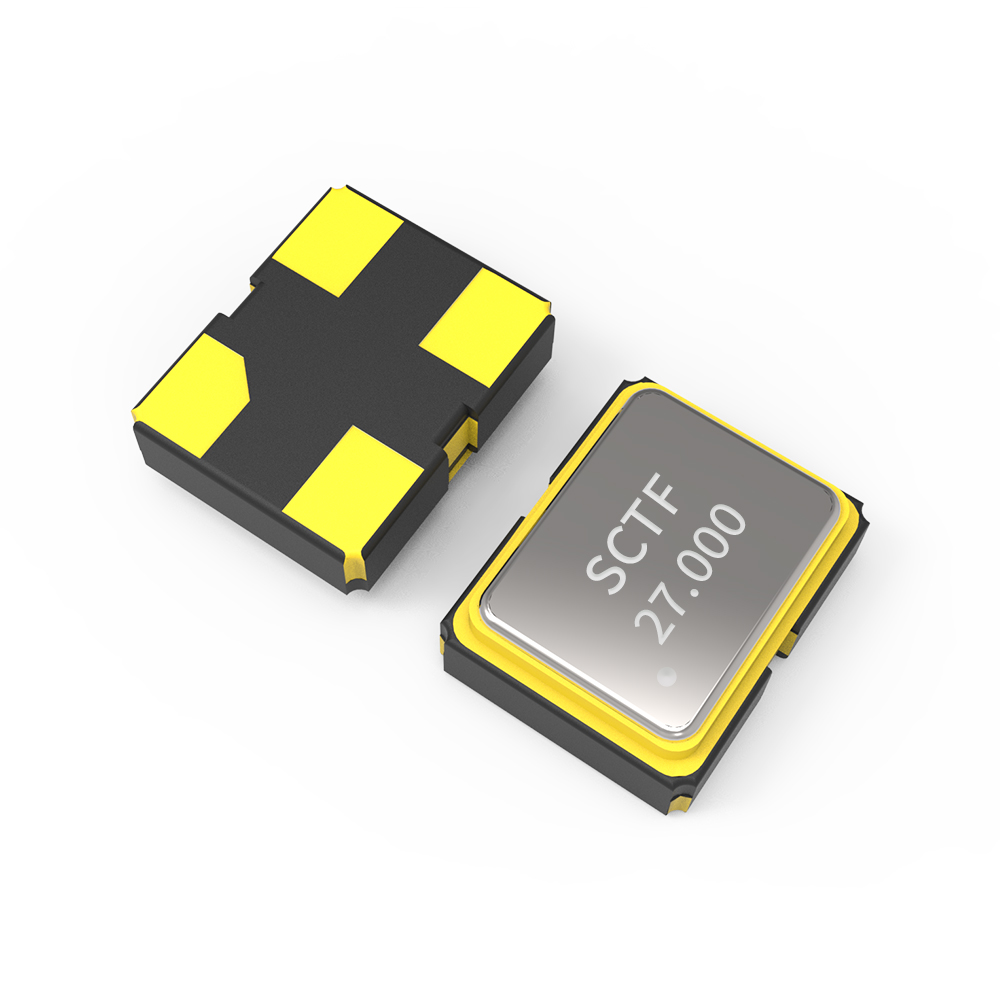

| 常規視頻設備、成本敏感型設計 | 24MHz / 25MHz | 2C / 3C | SMD2520 / SMD3225 | 頻率穩定性±30ppm |
| 音視頻同步、時鐘恢復（SDI/分布式系統） | 27MHz / 54MHz | 3VA / 5VA | SMD3225 / SMD5032 | 寬牽引范圍（APR）：±50ppm min. |
選型提示：4K/8K高端影音設備首選SPXO低抖動晶體振蕩器，為極致畫質提供純凈時鐘保障。該系列支持1.8V/2.5V/3.3V多種工作電壓，適配不同平臺設計需求。
四、視頻工程師選型：抓住三個關鍵參數
這是衡量時鐘信號純凈度的核心指標。用于HDMI 2.1接口的晶振，抖動應低于0.5ps。
僅看常溫指標是"選型第一大坑"。建議做整機高低溫循環測試，確認圖傳在極端溫度下是否穩定。
確認所選晶振的頻率范圍是否覆蓋主控芯片及接口所需的基準頻點，適配HDMI接口常見的27MHz、54MHz等頻點。
五、從選型到量產，時鐘方案需要全鏈路支持
對于硬件研發團隊而言，找到一顆參數匹配的低抖動SPXO只是第一步?？焖佾@取樣品驗證、獲得FAE前端技術支持、確保批量交付的一致性與可追溯性，同樣是項目落地中的關鍵環節。
SCTF星通時頻深耕SPXO差異化技術二十三年，致力于為超高清時代提供精準、穩定、可靠的時鐘解決方案，助力視頻設備廠商從研發到量產的全流程順暢推進。
如果您正在為4K/8K視頻設備尋找低抖動SPXO時鐘方案，歡迎聯系SCTF星通時頻獲取樣品與技術支持——我們是您時序解決方案的技術伙伴。
