無人機飛控晶振怎么選？全鏈路解析
你的工業無人機在冬季試飛反復懸停漂移、低溫炸機，RTK厘米級定位時好時壞？巡檢、測繪、物流無人機最怕的就是"飛著飛著丟了位置"。絕大多數團隊先懷疑GPS模塊、天線、算法，最后才定位到——罪魁是飛控與GPS授時鏈路那顆被嚴重低估的參考晶振。本文不堆參數，直接給你一套可落地的「無人機飛控晶振全鏈路選型清單」。
結論速覽
無人機飛控晶振選型的核心是全鏈路守時：以高精度TCXO（±0.5ppm）作GPS/北斗授時參考、工業級SPXO（±10ppm）作飛控主時鐘、低抖動XO作IMU陀螺儀，必要時配差分低抖動晶振給視覺鏈路；并要求器件具備抗振動、寬溫補償能力——從源頭杜絕定位漂移、低溫鎖星慢與RTK失效。
無人機飛控晶振選型的核心是全鏈路守時：以高精度TCXO（±0.5ppm）作GPS/北斗授時參考、工業級SPXO（±10ppm）作飛控主時鐘、低抖動XO作IMU陀螺儀，必要時配差分低抖動晶振給視覺鏈路；并要求器件具備抗振動、寬溫補償能力——從源頭杜絕定位漂移、低溫鎖星慢與RTK失效。
一、無人機飛控時鐘架構
飛控時鐘是一條多時鐘域鏈路：GPS授時參考決定定位精度，飛控主時鐘（FMU）協調各外設運算，IMU/陀螺儀驅動姿態解算，無線圖傳/遙控同步數傳鏈路，視覺/避障SerDes提供圖像參考。任一節點頻偏，都會沿系統放大成漂移或失效。理解這條鏈路，是正確選型的第一步。
二、飛控時鐘失效的2大量產故障
故障① · 定位漂移 / 低溫鎖星慢 / 炸機
現象：懸停漂移、RTK失效、低溫起飛搜不到星。
根因：GPS授時參考晶振頻率穩定度不足，寬溫區（-40~+85℃）溫漂大，導致定位解算誤差累積、冷啟動無法快速鎖星。
解法：選用高精度TCXO溫補晶振（±0.5ppm，-40~+85℃），守住全溫區時基精度。
故障② · RTK 高精度失效
現象：基準站與移動站厘米級差分時好時壞，精度塌到米級。
根因：兩端時鐘不同步，授時參考晶振漂移導致RTK解算失鎖。
解法：兩端統一高穩授時參考，保障差分時鐘一致性。
三、無人機飛控晶振選型決策表
<| 鏈路環節 | 推薦類型 | 溫區與要求 |
|---|---|---|
| GPS / 北斗授時模塊 | 高精度TCXO溫補晶振 | -40~+85℃寬溫，高頻率穩定度 |
| 飛控主時鐘（FMU） | 工業級SPXO | 工業級，抗振動 |
| IMU / 陀螺儀 | 低抖動XO | 低抖動，保障姿態解算 |
| 無線圖傳 / 遙控 | TCXO 或 SPXO | 寬溫，抗振動 |
| 視覺 / 避障 SerDes | 差分低抖動晶振（DXO） | 低抖動差分，保障圖像鏈路 |
無人機飛控時鐘與無人機GPS參考時鐘的選型不再憑經驗拍腦袋。若當前使用日系器件，可評估晶振國產替代與晶振日系替代，交期與一致性更有保障，也規避單點供應風險。
四、無人機環境的3大特殊挑戰
挑戰① · 抗振動
電機振動與起降沖擊會直接拉偏晶振頻點。飛行場景的晶振抗振動設計不是加分項，而是必選項——選型時需關注器件的抗振封裝與晶振飛控精度穩定性。
挑戰② · 溫度漂移
從-40℃高寒到+85℃機艙高溫，溫差超120℃。普通晶振晶振溫度特性差、低溫頻偏大，是冷啟動鎖星慢、冬季炸機的根因；必須上寬溫補償方案。
挑戰③ · 功耗約束
電池供電下，精度與續航要平衡。TCXO在授時精度與功耗間更優，低功耗XO用于IMU常開鏈路——在晶振選型時把功耗一并納入權衡。
五、SCTF產品 · 無人機級高精度TCXO（授時參考晶振）
SCTF 推薦產品

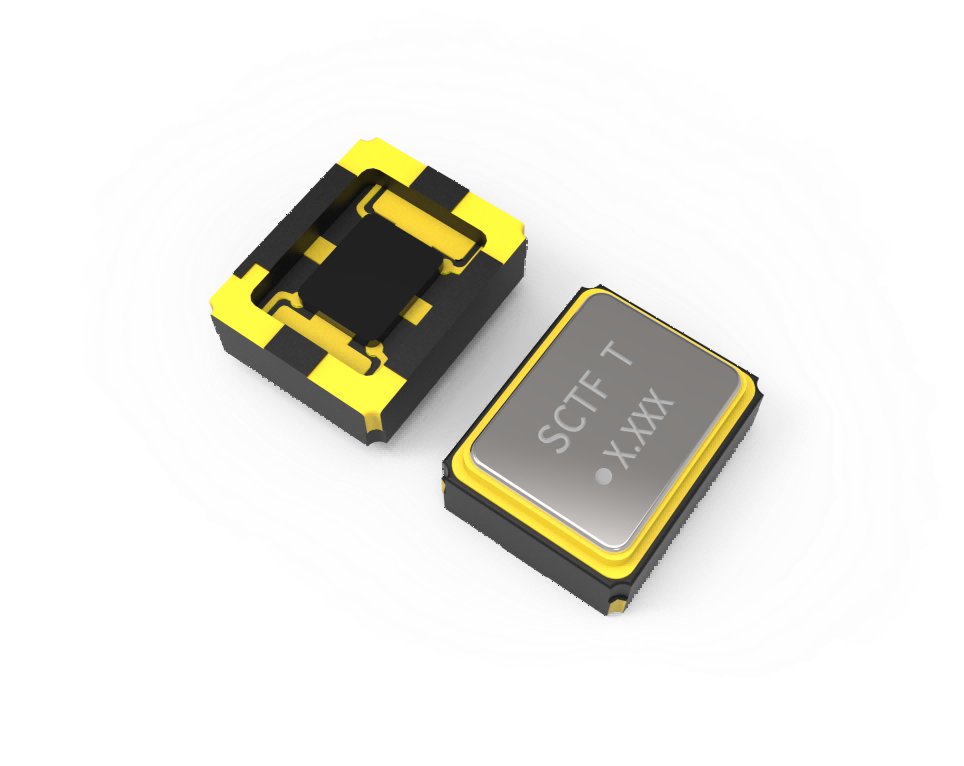

SCTF星通時頻 · 無人機級高精度TCXO溫補晶振
GPS / 北斗授時參考晶振 · 工業巡檢 / 測繪 / 物流 / eVTOL 飛控鏈路
系列1TH / 2TH / 3TA
封裝SMD2016 / SMD2520 / SMD3225
頻率10 ~ 52 MHz
頻率穩定度±0.5 ppm
工作溫區-40 ~ +85℃
輸出波形Clipped Sine Wave
電壓1.8V / 2.5V / 3.3V
標準交期4 ~ 6 周 （日系 16 周+）
典型應用：工業巡檢無人機 · 測繪無人機 · 物流無人機 · eVTOL 飛控鏈路 · 北斗授時模塊 · 高精度 RTK 基站
為什么選 SCTF 星通時頻：作為深耕視頻電子與工業級晶振全鏈路的專業晶振廠商，提供TCXO、SPXO、DXO同體系一站式供貨，解決多供應商協調難題。對標日系品牌，具備穩定的交付能力，幫助客戶規避單點供應風險。從飛控/GPS時鐘評審到寬溫樣片實測，SCTF提供快速響應的技術支持，助力客戶縮短適航與量產爬坡周期。
領取你的無人機時鐘設計方案 + 免費樣片
提交項目信息，SCTF提供「飛控/GPS時鐘評審 + 寬溫補償樣片實測 + 選型手冊」一站式支持，縮短適航與量產爬坡周期。
免費申請樣品 查看全系列TCXO 1對1技術咨詢常見問題 FAQ
無人機飛控為什么用TCXO溫補晶振而不用普通晶振？
無人機要扛-40℃高寒到+85℃機艙高溫，且GPS授時靠時基精度決定定位。高精度TCXO溫補晶振（±0.5ppm）守住全溫區授時基準，普通晶振晶振溫度特性差、低溫頻偏大，會直接拖慢鎖星、引發漂移炸機。
低溫冷啟動鎖星慢、頻偏大怎么解決？
核心在授時參考晶振的溫補能力。選高精度TCXO溫補晶振（-40~+85℃），設計時預留溫漂裕量；SCTF方案在高低溫循環下頻偏收斂，避免北方/高海拔低溫起飛才暴露的隱性故障。
GPS定位漂移和晶振頻率穩定度有什么關系？
GPS/北斗靠授時參考晶振提供時基，晶振頻率穩定度越高，定位解算隨時間累積的誤差越小。頻偏大的晶振會讓懸停位置緩慢漂走，嚴重時直接失聯。
無人機晶振怎么選才不踩坑？
授時看TCXO精度與溫區、主時鐘看SPXO工業級、IMU看低抖動XO、視覺看差分低抖動；并兼顧晶振抗振動與功耗。優先選有無人機案例、晶振交期穩定、可晶振樣品申請實測的低抖動晶振品牌。
