FPGA時鐘解決方案

FPGA是工業算力加速的核心硬件，廣泛應用于算力加速卡、運動控制卡、高速數據采集卡及精密測試測量等場景。此類應用對PCIe參考時鐘、SerDes高速鏈路時鐘及系統主時鐘提出了嚴格的低抖動與低相噪要求，同時需支持寬溫工作環境下的頻率穩定度。

SCTF星通時頻提供覆蓋全場景的晶振解決方案——MHz時鐘振蕩器滿足通用主控與輔助時鐘需求，低相噪時鐘振蕩器為系統時鐘與以太網PHY參考提供高純凈度保障，DXO差分輸出振蕩器支撐PCIe Gen4/5參考時鐘與SerDes高速鏈路，TCXO溫補振蕩器針對EtherCAT從站分布式同步場景提供升級選項。滿足FPGA板卡對信號完整性與系統穩定性的嚴苛要求，支持在數據中心、工業現場等復雜環境下穩定運行，助力FPGA系統實現高性能、高可靠的算力加速。

應用手冊

方案優勢

01三大場景精準匹配針對FPGA加速卡、運動控制卡、測試測量卡三大場景精準匹配。
提供從PCIe參考時鐘到SerDes高速鏈路的完整晶振選型方案。
單卡3-15顆晶振用量一站式配套，簡化BOM管理。
02低抖動，提升信號完整性DXO振蕩器抖動≤0.5pS max，滿足PCIe Gen4/5與SerDes參考時鐘嚴苛要求。
低相噪時鐘振蕩器保障系統時鐘與以太網PHY參考時鐘純凈度。
從時鐘源頭保障FPGA板卡信號完整性，助力系統通過眼圖與鏈路裕量測試。
03寬溫設計，適應嚴苛環境支持-40~+85℃工業級寬溫范圍，適應數據中心、工業現場等高低溫復雜環境。
低老化率保障長期頻率穩定度，降低系統維護成本。
保障FPGA板卡在復雜工況下長期穩定運行。

產品選型指南

核心產品	規格書	核心參數	特點	應用場景
MHz時鐘振蕩器 1C/2C/3C/5C/7C系列	PDF	頻率：1-160MHz 頻率公差：±20ppm 輸出：CMOS 封裝：SMD2016/SMD2520/SMD3225/SMD5032/SMD7050	寬頻覆蓋高可靠性基礎時鐘源 FPGA配置時鐘與通用輔助時鐘	FPGA配置時鐘低速接口參考時鐘通用輔助時鐘
低相噪時鐘振蕩器 2CN/3CN/5CN/7CN系列	PDF	頻率：1 - 54MHz 頻率公差：±20ppm 輸出：CMOS 封裝：SMD2520/SMD3225/SMD5032/SMD7050	高性能專用低相噪設計系統時鐘與以太網PHY時鐘	系統主時鐘以太網PHY參考時鐘 DC電源管理時鐘
DXO差分輸出振蕩器 3Z/5Z/7Z系列	PDF	頻率：90~200MHz 抖動：≤0.5pS max. 輸出：LVPECL/LVDS/HCSL 封裝：SMD3225/SMD5032/SMD7050	全場核心主力低抖動差分輸出 PCIe Gen4/5與SerDes參考時鐘	PCIe參考時鐘 SerDes參考時鐘 10G Ethernet PHY
TCXO溫補振蕩器 1TH/2TH/3TA系列	PDF	頻率：10~52MHz 頻率穩定性：±0.5ppm 輸出：Clipped Sine Wave 封裝：SMD2016/SMD2520/SMD3225	全溫區高穩頻抗溫漂 EtherCAT從站分布式同步剛需	EtherCAT從站DC同步分布式IO模塊工業通信模塊

配套品類： 32.768kHz石英晶體 | 32.768kHz時鐘振蕩器 | MHz石英晶體諧振器 | VC-TCXO壓控溫補振蕩器 | 可編程差分振蕩器

產品優勢

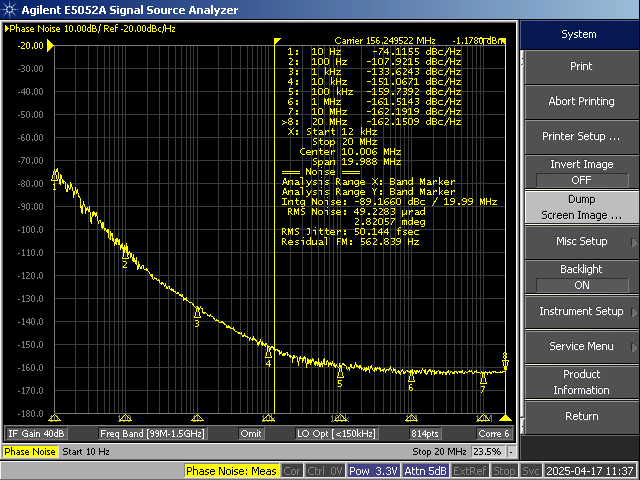

標稱頻率：156.25MHz
相位抖動（typ.）: 50fsec
相位噪聲（typ.）：-134dBc/Hz Offset 1KHz at 3.3V
標稱頻率：24.576MHz
相位抖動（typ.）: 39fsec
相位噪聲（typ.）：-165dBc/Hz Offset 1KHz at 3.3V

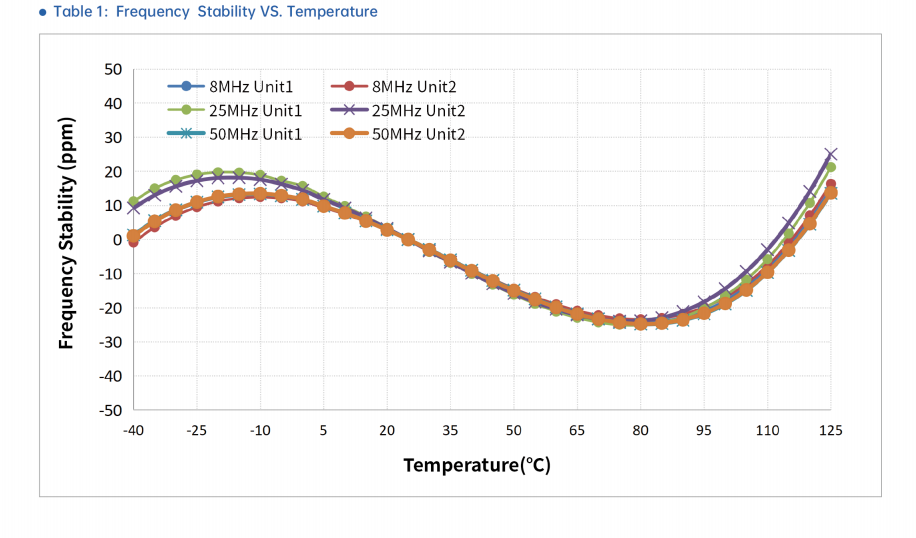

全溫區頻率穩定度≤±20ppm，為FPGA配置時鐘與通用輔助時鐘提供高可靠性基礎時鐘源。
