視頻電子晶振選型指南：DXO差分振蕩器、低相噪CN與超低相噪SOMC-330/SOB系列解析 | SCTF星通時頻
晶振是視頻電子系統的"心跳"，為整個系統提供精確的時鐘基準。但4K/8K超高清顯示、240Hz電競高刷、視頻墻多屏同步、廣播級SDI長距離傳輸——這些場景對晶振的要求截然不同。HDMI 2.1的48Gbps帶寬下，RMS抖動要求＜0.5ps，超過閾值，畫面就會出現隨機橫紋、黑屏閃屏甚至合規認證失敗。
結論速覽： SCTF 視頻電子晶振三大品類——DXO差分振蕩器全場景核心主推；低相噪SPXO配合DXO做低速節點；超低相噪SPXO專供廣播與專業視頻畫質節點。選型按"接口速率+畫質等級+同步需求"三維度定檔，覆蓋視頻設備全頻點。
一、視頻環境對晶振的三大約束
視頻設備不是"能出圖像就行"，它對時鐘的苛刻度體現在三個維度，決定了晶振的最低門檻：
-
① 超低抖動。視頻信號是高速串行數據流，接收端依靠參考時鐘對每一比特重新采樣。時鐘抖動越大，采樣點越容易偏離眼圖中央的安全區。HDMI 2.1要求RMS抖動＜0.5ps。
-
② 差分輸出。單端時鐘只有一根信號線，容易受電源紋波和板級串擾影響。HDMI 2.1、DP 2.0、12G-SDI這類高速接口，必須采用LVPECL/LVDS/HCSL差分輸出。差分信號用兩根互為反相的線傳輸同一信號，天然抑制共模噪聲，邊沿更干凈。
-
③ 寬溫穩定。電競顯示器長時間滿載工作、戶外LED視頻墻經歷四季更替——視頻設備的工作溫度范圍往往比消費電子更寬。工業級寬溫（-40~+85℃）是視頻設備的基礎要求。
二、視頻電子晶振品類詳解
SCTF 視頻電子晶振產品線覆蓋三大品類：

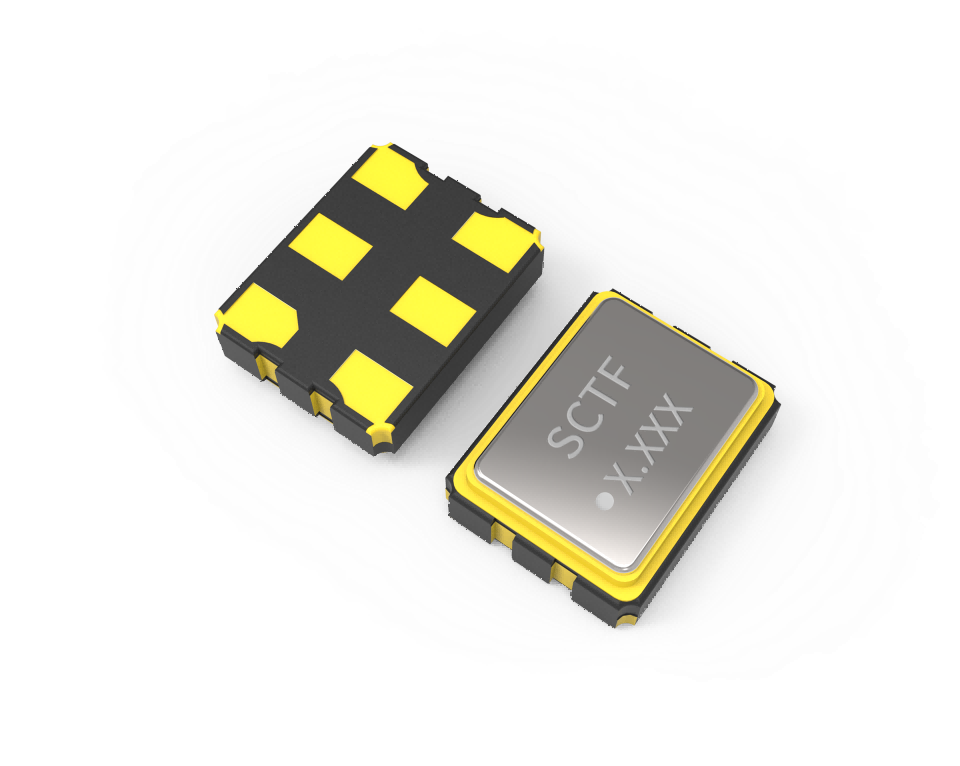

① · DXO 差分振蕩器
全場景核心主推 · 高速差分接口
系列：3Z / 5Z / 7Z
封裝：SMD3225 / 5032 / 7050
頻率范圍：90~200MHz
輸出類型：LVPECL / LVDS / HCSL
頻率穩定度：±50ppm
相位抖動：0.5ps
工作溫度：-40~+85℃
供電電壓：1.8V / 2.5V / 3.3V
適用：HDMI 2.1 / DP 2.0 / 12G-SDI 高速差分接口、LED/LCD視頻墻拼接節點、光端機長距傳輸、4K/8K像素時鐘。
② · 低相噪 SPXO
配合 DXO · 視頻設備低速節點與基礎時鐘
系列：2CN / 3CN / 5CN / 7CN
封裝：SMD2520 / 3225 / 5032 / 7050
頻率范圍：1~54MHz
輸出類型：CMOS
頻率穩定度：±50ppm
相位抖動：0.3ps
相位噪聲：-149dBc/Hz @1kHz
工作溫度：-40~+85℃
供電電壓：1.8V / 2.5V / 3.3V
適用：視頻處理芯片基礎時鐘、視頻會議終端主控、矩陣切換器本地參考、低速視頻接口（USB/SDI控制面）。與DXO形成“高低搭配”。
③ · 超低相噪 SPXO
廣播與專業視頻場景專用 · 畫質命門檔
系列：SOMC-330
封裝：SMD1409
頻率范圍：1~54MHz
輸出類型：CMOS
頻率穩定度：±20ppm
相位抖動：0.3ps
相位噪聲：-160dBc/Hz @1kHz
工作溫度：-40~+85℃
供電電壓：1.8V / 2.5V / 3.3V
適用：廣播級監視器、12G-SDI監看鏈路、4K/8K RAW錄制、專業級視頻處理器、HDR母帶制作。
視頻電子專用頻點一覽： 24.576 MHz / 27MHz / 54MHz / 74.25MHz / 100MHz / 148.5MHz / 156.25 MHz
三、視頻晶振選型邏輯 · 三步定檔
第一步：接口定差分。 HDMI 2.1 / DP 2.0 / SDI 等高速差分鏈路 → DXO差分晶振（差分輸出，頻點覆蓋27/54/148.5/156.25/297MHz）；低速節點/本地參考時鐘 → 低相噪SPXO（1~54MHz，相噪≤-149dBc@1kHz），與DXO形成高低搭配。
第二步：畫質定相噪。 消費視頻/普通顯示器 → DXO + CN組合，BOM最優；廣播級監視器/HDR母帶/12G-SDI監看 → 超低相噪SPXO（35fs / -160dBc@1kHz），廣播級畫質底線。
第三步：同步定統一。 單臺設備無需多節點協同，按上兩步選型即可；視頻墻拼接/導播臺切換/分布式KVM等多節點系統 → 所有節點統一采用 DXO差分晶振保證參考時鐘一致，避免多路信號因時鐘偏差累積導致畫面錯位。
關于 SCTF 星通時頻
SCTF星通時頻專注晶振23年，國家級專精特新企業。視頻電子三大晶振品類覆蓋從消費級到廣播級的全場景時鐘需求，出廠前實測。FAE團隊從頻點確認到PCB布局全程介入，標準交期4周、打樣最快3-5天，讓視頻設備廠商的時鐘方案少走彎路。
視頻晶振選型拿不準？免費拿樣實測
提供設備接口、頻點與封裝需求，SCTF FAE 72 小時內輸出完整時鐘方案與樣片。
常見問題（FAQ）
SCTF 視頻電子晶振有什么品類？
三大品類：DXO 差分振蕩器、低相噪 SPXO、超低相噪 SPXO。
為什么 HDMI 2.1 設備不能隨便用普通晶振？
48Gbps 差分信號對時鐘抖動極敏感，普通晶振易致間歇性黑屏；必須選用 DXO 差分晶振，或低相噪SPXO做低速節點補充。
DXO、低相噪SPXO、超低相噪SPXO 三者怎么搭配？
高速差分節點用 DXO，低速基礎節點用低相噪SPXO；廣播與專業視頻畫質節點單獨用超低相噪SPXO。三者形成"高速+低速+畫質命門"的完整覆蓋。
