視頻墻拼接總有"縫"、導播臺切畫跳幀、多機位畫面撕裂——排查到最后，往往指向同一個方向：多路時鐘沒對齊。固定機位的采集卡用一顆普通SPXO就夠了；但一旦涉及多設備協同——拼接屏、導播臺、多機位直播，就必須用到VCXO（壓控振蕩器）。
結論速覽
視頻墻拼接、導播臺切畫、分布式坐席這三類多設備視頻系統，畫面不同步的根因多是各節點時鐘存在微小頻率偏差。VCXO（壓控晶振）能通過外部控制電壓動態微調頻率，配合 Genlock 同步機制把多路時鐘對齊到同一相位，是這類場景的必選器件；選型重點看牽引范圍、低抖動與 Genlock 配合能力。
普通晶振（SPXO）頻率出廠即固定，單設備夠用；多設備協同下，任意兩個獨立晶振都存在微小頻率偏差，累積成相位差，表現為畫面不同步。VCXO 相當于給時鐘裝了"微調旋鈕"——改變控制電壓即可微調頻率，這正是它成為多設備同步橋梁的原因。
一、視頻墻拼接處理器
癥狀多臺拼接處理器/發送卡驅動的 LED、LCD 拼接屏，出現拼縫、錯位、幀不同步。
判斷單屏正常、拼起來才錯位，大概率各處理器時鐘未對齊，而非信號源問題。
怎么調VCXO 配合 Genlock 把每路輸出時鐘微調到同一相位，避免鏈級抖動累積。
二、多機位導播臺與切換臺
癥狀切換瞬間跳幀、橫紋、撕裂，直播"卡一下"。
判斷多機位時鐘不同步，切換點無法無縫銜接，而非線纜或切換臺硬件故障。
怎么調VCXO 配合 Genlock 實時追蹤基準源；建議以高精度 TCXO 作基準（TCXO+VCXO 組合）。
三、分布式坐席 KVM 系統
癥狀視頻/鍵鼠信號 IP 化分布到多節點，出現切換延遲、多畫面不同步。
判斷規模小、距離短可能低抖動 SPXO 就夠；若切換延遲/多畫面不同步，再考慮 VCXO。
怎么調三類晶振按節點靈活搭配，VCXO 用于需動態同步的核心節點，通過控制電壓微調頻率、修正時鐘偏差。

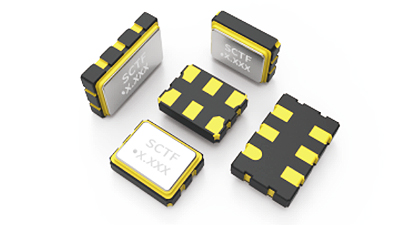

SCTF貼片壓控晶振VCXO：解決多設備同步難題
視頻墻拼接不同步、導播臺切畫跳幀、分布式KVM多畫面延遲，根源在多路時鐘未對齊。SCTF VCXO系列通過壓控調頻實現精準同步，是視頻設備時鐘校準的核心器件，多種封裝適配全場景。
系列
3V/3VA/5V/5VA/7V/7VA
封裝
SMD3225/SMD5032/SMD7050
頻率范圍
2.048~54MHz
頻率穩定性
±50ppm
工作溫度
-40℃ to +85℃
供電電壓
3.3V
絕對牽引范圍
±50ppm
不止多設備同步 —— 從視頻墻、導播臺到分布式 KVM 與廣播級 SDI 設備，SCTF 為視頻電子全場景提供時鐘同步晶振選型方案。
查看完整視頻電子解決方案 →
關于 SCTF 星通時頻
SCTF星通時頻專注頻率控制元件 23 年，國家級專精特新企業、30+ 核心專利；VCXO 全系列 出廠前抖動全測。憑借穩定的原廠供應能力與長期 FAE 技術保障，標準交期 4 周、最快 3-5 天即可交付打樣樣品，助力視頻設備廠商縮短項目周期，加速產品方案的驗證與商業化落地。
免費申請樣片 · 獲取選型資料 · 1對1技術咨詢
全系列時鐘同步晶振資料、視頻電子方案定制，SCTF FAE 團隊即刻響應。
常見問題（FAQ）
VCXO 和 TCXO 有什么區別？為什么有時候要組合用？
TCXO 強調頻率穩定性，能在寬溫范圍內保持精度；VCXO 強調頻率可調性，可動態對齊外部同步信號。組合使用既能保證基準精度（TCXO），又能實現動態校準（VCXO），是廣播級多機位同步的最佳方案。
視頻墻拼接不同步，是 VCXO 的問題嗎？
不一定。單屏正常、拼起來才錯位，大概率各拼接處理器時鐘未對齊。先確認信號源無異常，再檢查 Genlock 同步鏈路是否用了足夠牽引范圍的低抖動 VCXO。
分布式坐席 KVM 多畫面不同步怎么解決？
先判斷系統規模與傳輸距離：短時距低抖動 SPXO 可能夠用；若出現切換延遲或多畫面不同步，應在核心節點引入 VCXO，通過外部控制電壓動態微調頻率、修正各節點時鐘偏差。
國產 VCXO 能替代進口嗎？
可以。國內部分廠家已具備替代能力，選型時建議重點對比批次一致性、抖動實測值和 FAE 響應速度。SCTF VCXO壓控晶振在牽引范圍、低抖動與交期上對標進口，且交期更短。
